LHT^® E-POWERKabelschutzrohr

Schutzrohre für die Erdverkabelung von Hoch- und Höchstspannungsleitungen bis 525 kV und einer Dauergebrauchstemperatur von über 70°C.

TECHNISCHE SPEZIFIKATIONEN

SDR

7,4 | 11 | 17 | weitere Dimensionen auf Anfrage
Dimension

32 - 630 mm
Medium

Hoch- und Höchstspannungskabel bis 525 kV
Rohraufbau
EMDS Schutzrohr nach DIN- und EN-Normen | Vollwandrohr aus modifiziertem Polyethylen mit glatten Enden
Kennzeichnung
Vollwandrohr ein- oder mehrschichtig (optional mit auf dem Umfang verteilten farbigen Längsstreifen) | mit kompletter Metersignierung gemäß Norm | optional mit maßlich aufaddiertem Schutzmantel aus modifiziertem Polyolefincompound
Anwendung/bestimmungsgemäße Verwendung
EMDS Schutzrohr für die Erdverlegung zum Einblasen, Einziehen und Einschieben von Kabeln und LWL geeignet
Besonderheit
langzeittemperaturstabil mit und ohne Innendruckbelastung | optional mit längsgeriefter Innenoberfläche | optional mit optimierter, heller Innenschicht für Kamerabefahrung
Werkstoff
PE-RT | Mindestlebensdauer 50a bei 70°C
Lieferformen
Stange | Ringbund | Trommel
Ausschreibungstexte
EMDS Schutzrohr der Hochleistungsklasse LHT^® bei Ausschreiben.de

Dieses Produkt erhalten Sie auf Wunsch auch mit ISCC Plus Nachhaltigkeitszertifizierung. Alle Informationen dazu haben wir hier für Sie zusammengefasst -> ISCC Plus

EMDS Schutzrohr Hochleistungsklasse LHT^® Datenblatt

EMDS Schutzrohr Hochleistungsklasse LHT^® Folder

Referenzvideo:
LHT^® E-POWER
Das Video zeigt und erklärt die Unterquerung von Norderney für die Stromtrassen Borwin4 und Dolwin4. Die verwendeten Kabelschutzrohre der Firma Gerodur werden hierfür zunächst auf die Insel Norderney transportiert, verschweißt und dann um die Insel verschifft. Dort angelandet werden sie später in die entsprechenden Bohrkanäle eingezogen. Mitarbeiter der Firmen Amprion und Ludwig Freytag Tiefbau erklären im Interview das Bauvorhaben.

Systemkomponenten

LHT^® Heizwendelschweißmuffe

für eine stoffschlüssige und hochtemperaturbeständige Verbindung von Schutzrohren. Die Verlegung von Schutzrohrsträngen mit Biegeradien ist vollumfänglich möglich.
EMDS Steckmuffe

für eine hochtemperaturbeständige Steckverbindung von Schutzrohren. Die Verlegung von Schutzrohrsträngen mit Biegeradien ist begrenzt möglich. Für Langzeittemperaturbetrieb geeignet.
EMDS Rohrbögen

für die Richtungsänderung von Stromtrassen. Besonders große Biegeradien für eine Reibungsreduzierung beim Kabeleinzug. Für Langzeittemperaturbetrieb geeignet.
EMDS Endkappen

zum Anschweißen an Schutzrohr-Enden für einen dauerhaften oder temporären stoffschlüssigen Verschluss von Schutzrohren. Für Langzeittemperaturbetrieb geeignet.
Schweißbarer Zugkopf

aus PE100 mit dichtverschweißten Zugauge. Abgestuftes Design der Wanddicken zur mehrmaligen Nutzung verschiedener SDR-Klassen.
Anschweißadapter

zur Erstellung einer innenbündigen Zentralnaht zwischen 2 Rohrsträngen ohne Entfernung der Königsnaht aus PE-RT (raised temperature). Für Langzeittemperaturbetrieb geeignet.
Zentrische Reduktion

für den Wanddickenausgleich unterschiedlicher SDR-Klassen, aus PE-RT (raised temperature), gemäß DIN 8074/8075, ISO 24033. Für Langzeittemperaturbetrieb geeignet.
Zentrische Reduktion

für den Wanddickenausgleich unterschiedlicher SDR-Klassen und Außendurchmesser, aus PE-RT (raised temperature), gemäß DIN 8074/8075, ISO 24033. Für Langzeittemperaturbetrieb geeignet.
EPS Abstandshalter

mit projektspezifischem Mittenabstand für Schutzrohre nach DIN EN 13163. Für die exakte Positionierung von EMDS Schutzrohren im offenen Graben. Nach Kundenvorgabe individuell modifizierbar.
Auftriebssicherung

Betonbauteil mit individualisiertem Erdankerset zur Sicherung gegen Rohrauftrieb mit definierten Mittenabstand für die exakte Positionierung von EMDS Schutzrohren
Kabelabdeckfolie

für den sicheren Schutz vor äußeren Einwirkungen, extrem dehnbar und reißfest, gemäß DIN 54841-5.
Trassenwarnband

PE-Verbundfolie nach FTZ 548464 TV1, alterungs- und kältebeständig, farbecht, dauerhaft lesbar, mit klarer Folienbeschichtung über dem Druck.

Zubehör

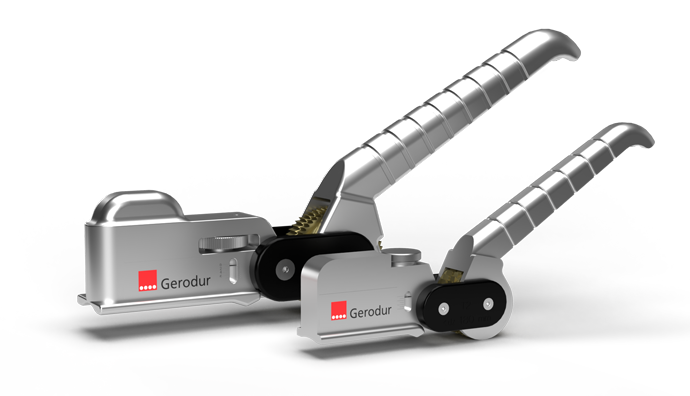

Peeler Set

Das Kraftpaket für Schutzmantelrohre gemäß PAS 1075 Typ 3. Zur einfachen und schnellen Entfernung des Schutzmantels. Weiterlesen

Runddrückvorrichtung

Der Zupacker für eine maximale Rundungskraft beim Schweißen mit Heizwendelmuffen.
Weiterlesen

Referenzen

> mehr
Kabelschutzrohrtrasse für Grünen Strom - Bacharach
> mehr
Neue Erdkabel für Belgrad’s Regierungsviertel
> mehr
E-POWER Schutzrohre für klimaneutrale Energieerzeugung
> mehr
E-POWER für Cobra-Cable Dänemark
> mehr
LHT^® E-Power - Kabelschutzrohr GEROfit^® R unter der BAB 72 / Borna
> mehr
LHT^® EMDS - Anschluss Solarpark Pütnitz (Mecklenburg-Vorpommern)
> mehr
LHT^® -Schutzrohre BASF Ludwigshafen
> mehr
Austausch von grünem Windstrom

Alle anzeigen

Geeignete Verlegeverfahren

Sandbett

Bei der Verlegung im Sandbett ist das Aushubmaterial durch eine Sandbettung nach DIN EN 805 auszutauschen. Es sind Einschränkungen der Korngrößen des Bettungsmaterials zu beachten.
ohne Sandbett

Aufgrund des Nachweises durch ein unabhängiges Prüfinstitut ist die Verlegung ohne Sandbett möglich. Somit entfällt der Mehraufwand zum Ersatz des Aushubes durch eine Sandbettung nach DIN EN 805 (Transport, Deponierung).
Pflügen

Beim Pflugverfahren wird der Boden durch ein Pflugschwert verdrängt und die Rohrleitung über einen Einbaukasten auf die Sohle des Bodenkanals gelegt.
Fräsen

Beim Fräsverfahren wird maschinell ein Rohrgraben in den Untergrund gefräst und gleichzeitig die Rohrleitung auf die Grabensohle gelegt.
Berstlining

Das statische Berstlining ist die trassengleiche Erneuerung der Altrohrleitung, wobei dieselbe durch den Berstkopf zertrümmert wird und die verbleibenden Scherben in den umgebenden Boden gepresst werden.
Spülbohren

Die Neuverlegung durch Spülbohren wird meist in drei aufeinanderfolgenden Arbeitsschritten vollzogen. Mit der kontinuierlichen und per Ortung gesteuerten Pilotbohrung wird der Trassenverlauf festgelegt. Es folgen die Aufweitung des Bohrloches und der Einzug des Rohrstranges.
Relining

Beim Reliningverfahren mit Ringraum wird in die gereinigte Altrohrleitung der im Querschnitt geringere Rohrstrang mit einer Einzugsvorrichtung eingezogen.
BODENVERDRÄNGUNGSVERFAHREN

Beim Bodenverdrängungsverfahren wird mit Hilfe eines pneumatisch betriebenem Verdrängungshammers, einer sogenannten „Rakete“, ein unterirdischer Hohlraum aufgefahren. In diesen wird dann die Neurohrleitung eingezogen.
