GEROtherm^® VARIO-REXDie konische, druckverlustoptimierte und vollständig diffusionsdichte Erdwärmesonde mit Schutzmantel

Prinzip:

Mit der konischen, druckoptimierten und vollständig diffusionsdichten Erdwärmesonde GEROtherm^® VARIO-REX wird das Eindringen von gasförmigen Stoffen verhindert. Die vollständig diffusionsdichte Doppel-U Sonde für die oberflächennahe Geothermie. Innendruckstabil bis PN20@20°C.

Konstruktion:‎

Die Geometrie des Fusses ist gleich wie bei den Doppel-U Sonden, jedoch mit aufgedampfter Metallschicht und einem Schutzlack. Das konische mediumführende Kernrohr ist aus modernstem rissbeständigen PE100-RC und nach SKZ HR3.26 zertifiziert. Die Diffusionsdichtigkeit wird durch eine Polymer-Matrix-Folie mit eingebetteter Diffusionssperre erreicht. Als mechanischer Schutz ist zusätzlich ein ritzfester Schutzmantel aufgebracht. Diese Innovation ist patentiert; Patent Nr. EU 3 450 878 und EP 2 706 308

Produktdetails

Werkstoff
‎

Kernrohr aus Polyethylen PE100-RC (RC=Resistance to crack; Rissbeständigkeit); Diffusionssperre aus Polymer-Matrix-Folie; Polypropylen PP-Schutzmantel

Einsatzbereich
‎

Temperaturbereich: -20°C / +40°C

Druckbeständigkeit: bis PN20@20°C / SDR 9
Dimensionen: de 43 mm

Weitere Produktdetails finden Sie auf dem entsprechenden technischen Datenblatt

Vorteile

druckfeste Sonden bis 20 bar@20°C
höhere Belastung und Stabilität durch verstärkte Wandung am Sondenfuss; PN25
optimierter hydraulischer Druckabfall und damit effizientere Gesamtanlagen
deutlich verbesserte Beuldruckbeständigkeit im unteren Bereich

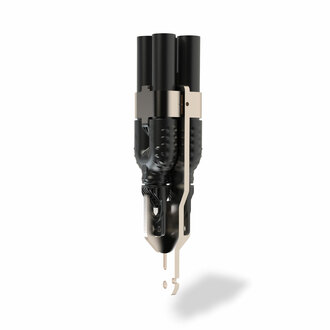

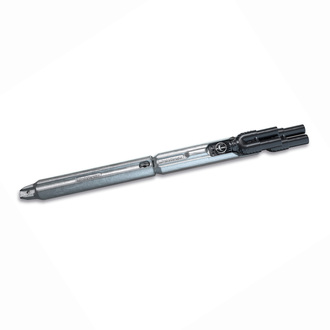

kompatibel mit dem GEROtherm^® Gewichtsystem mit der Stossvorrichtung inkl. Gewichtsadapter GEROtherm^{^®} PUSH-FIX sowie passend für die universelle Gewichtsbefestigung GEROtherm^{^®} UNI-FIX
niedriger hydraulischer Widerstand durch grosse Querschnitte und Muffenschweissung
bewährter Schmutzsiphon im Sondenfuss mit zwei Stegen, welche die Anwendung eines Messschwimmkörpers erleichtern
keine Schweissarbeiten auf der Baustelle
DIN EN 12201-2
Patent Nr. EU 3 450 878 und EP 2 706 308
auf Wunsch kann die Erdwärmesonde auch auf unsere Leih-Haspel produziert werden
