GEROtec FIRE-MAIN

Geprüfte Produktqualität für erdverlegte, öffentliche und industrielle Löschwassernetze mit einer Betriebsdauer von mindestens 100 Jahren.

TECHNISCHE SPEZIFIKATIONEN

SDR

7,4 | 11 | 17 | weitere Dimensionen auf Anfrage
Dimension

32 - 630 mm
Medium

Löschwasser

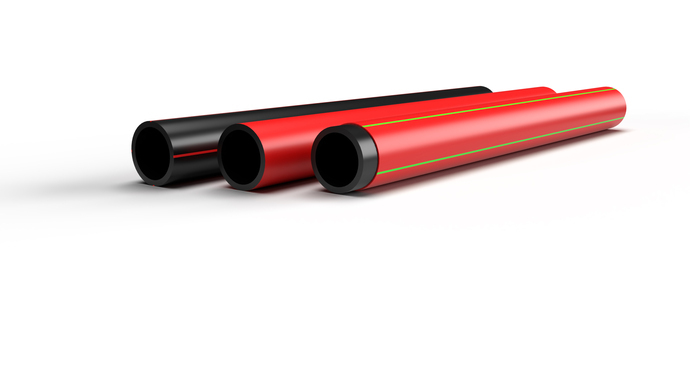

Rohraufbau
GEROtec FIRE-MAIN Druckrohr aus PE100-RC nach DIN- und EN-Normen |
einschichtiges Mediendruckrohr mit glatten Enden | optional zweischichtig oder mit maßlich aufaddiertem Schutzmantel
Kennzeichnung
Polyethylenrohr in schwarz mit roten Längsstreifen | Optional in schwarz und farbiger Außenschicht | Mediendruckrohr und Schutzmantel mit kompletter Metersignierung gemäß DVGW
Anwendung/bestimmungsgemäße Verwendung
Druckrohr für die Feuerlöschwasserverteilung | für Erdverlegung gemäß unten aufgeführten Normen- und Regelwerken | Verlegung im offenen Graben mit und ohne Sandbettung | für grabenlose Verlegearten gemäß DVGW-Regelwerk geeignet
Besonderheit
für Punktbelastungen geeignet (höchster Widerstand gegen langsamen Rissfortschritt) | permanente Chargenkontrolle der PE100-RC-Werkstoffe | Verarbeitung im Heizelementstumpfschweißverfahren ohne vorherigen Rückschnitt des Schutzmantels
Werkstoff
Typ 1 und 2: Druckrohr aus PE100-RC gemäß der Positivliste des KRV e.V. | Typ 1 bzw. Typ 2 nach PAS 1075
Typ 3: Druckrohr aus PE100-RC gemäß der Positivliste des KRV e.V. | Schutzmantel aus modifiziertem Polyolefincompound | Systemrohr Typ 3 nach PAS 1075
Lieferformen
Stange | Ringbund | Trommel
Ausschreibungstexte
GEROtec FIRE-MAIN Typ 1 Druckrohr bei Ausschreiben.de
GEROtec FIRE-MAIN Typ 2 Druckrohr bei Ausschreiben.de
GEROtec FIRE-MAIN Typ 3 Druckrohr bei Ausschreiben.de

Dieses Produkt erhalten Sie auf Wunsch auch mit ISCC Plus Nachhaltigkeitszertifizierung. Alle Informationen dazu haben wir hier für Sie zusammengefasst -> ISCC Plus

GEROtec FIRE-MAIN Infoblatt

GEROtec FIRE-MAIN Typ1 Datenblatt

Systemkomponenten

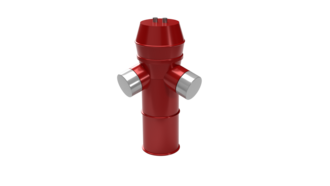

Hydrant
Nichtrostende Überflurhydranten und Standrohre mit Flanschabgang nach Wahl für eine schnelle Löschwasserentnahme.

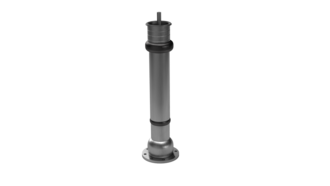

Hydrantenunterteil
Nichtrostende Unterflurhydranten, auf Wunsch höhenverstellbar mit teleskopischem Mediumrohr und Betätigungseinheit.

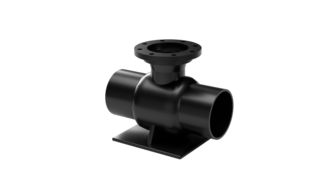

Hydrantenfuss
Hydrantenfuss für die Anbindung an das PE-Löschwassernetz nach Wahl als Steck-, Schweiß- oder Flanschverbindung.

Zubehör

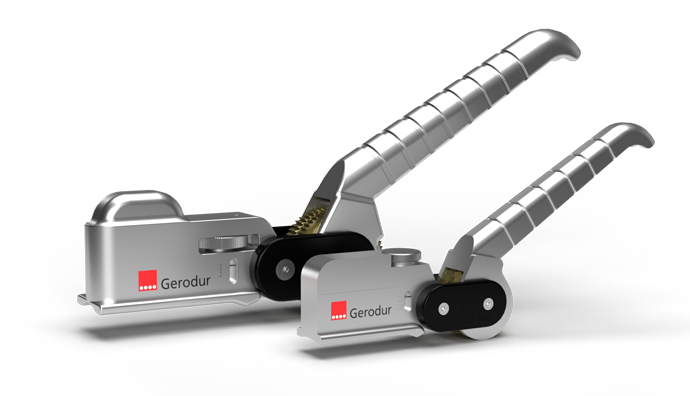

Peeler Set

Das Kraftpaket für Schutzmantelrohre gemäß PAS 1075 Typ 3. Zur einfachen und schnellen Entfernung des Schutzmantels. Weiterlesen

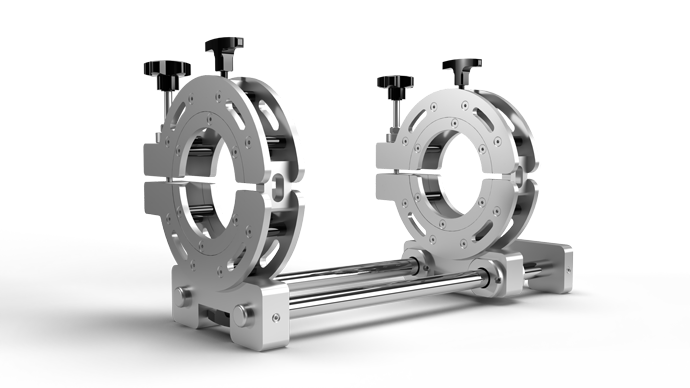

Runddrückvorrichtung

Der Zupacker für eine maximale Rundungskraft beim Schweißen mit Heizwendelmuffen.
Weiterlesen

Referenzen

> mehr

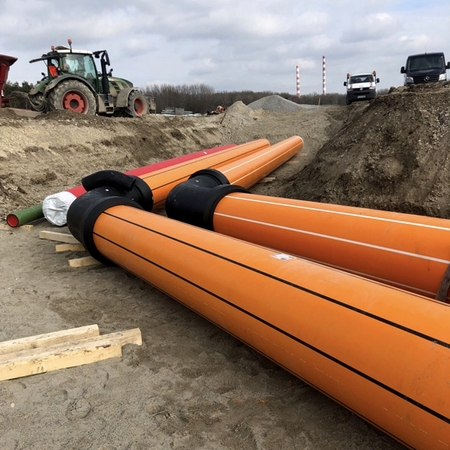

Innovative Rohrsysteme für den Audi IN-Campus
> mehr

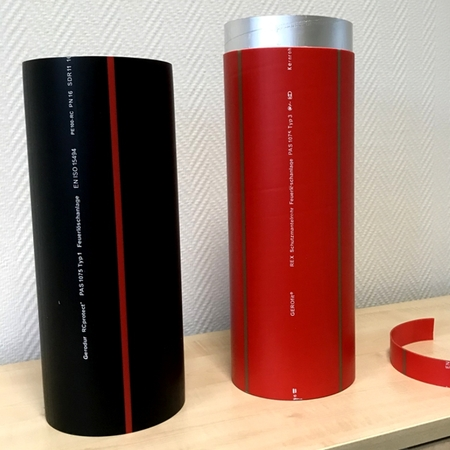

GEROtec FIRE-MAIN Löschwasserrohre für den Marinestützpunkt Heppenser Groden

Geeignete Verlegeverfahren

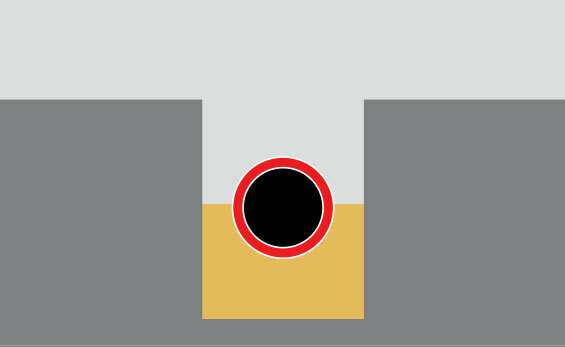

Sandbett

Bei der Verlegung im Sandbett ist das Aushubmaterial durch eine Sandbettung nach DIN EN 805 auszutauschen. Es sind Einschränkungen der Korngrößen des Bettungsmaterials zu beachten.
ohne Sandbett

Aufgrund des Nachweises durch ein unabhängiges Prüfinstitut ist die Verlegung ohne Sandbett möglich. Somit entfällt der Mehraufwand zum Ersatz des Aushubes durch eine Sandbettung nach DIN EN 805 (Transport, Deponierung).
Pflügen

Beim Pflugverfahren wird der Boden durch ein Pflugschwert verdrängt und die Rohrleitung über einen Einbaukasten auf die Sohle des Bodenkanals gelegt.

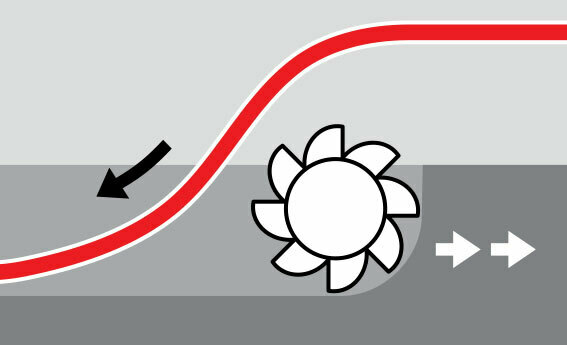

Fräsen

Beim Fräsverfahren wird maschinell ein Rohrgraben in den Untergrund gefräst und gleichzeitig die Rohrleitung auf die Grabensohle gelegt.
Berstlining

Das statische Berstlining ist die trassengleiche Erneuerung der Altrohrleitung, wobei dieselbe durch den Berstkopf zertrümmert wird und die verbleibenden Scherben in den umgebenden Boden gepresst werden.
Spülbohren

Die Neuverlegung durch Spülbohren wird meist in drei aufeinanderfolgenden Arbeitsschritten vollzogen. Mit der kontinuierlichen und per Ortung gesteuerten Pilotbohrung wird der Trassenverlauf festgelegt. Es folgen die Aufweitung des Bohrloches und der Einzug des Rohrstranges.

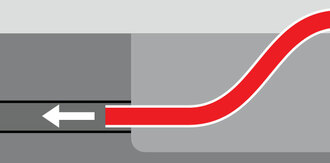

Relining

Beim Reliningverfahren mit Ringraum wird in die gereinigte Altrohrleitung der im Querschnitt geringere Rohrstrang mit einer Einzugsvorrichtung eingezogen.

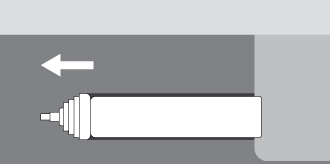

BODENVERDRÄNGUNGSVERFAHREN

Beim Bodenverdrängungsverfahren wird mit Hilfe eines pneumatisch betriebenem Verdrängungshammers, einer sogenannten „Rakete“, ein unterirdischer Hohlraum aufgefahren. In diesen wird dann die Neurohrleitung eingezogen.
