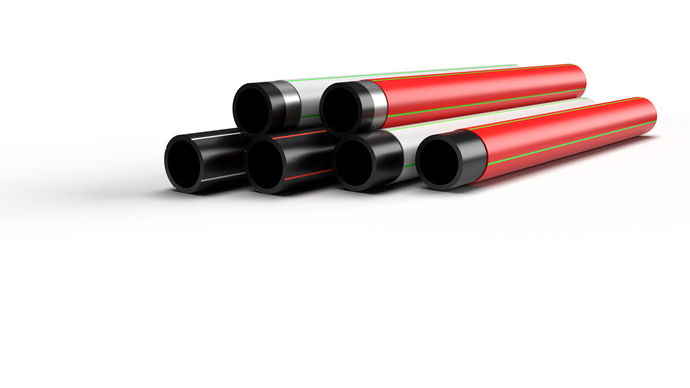

GEROtec ANERGIE

Vollwanddruckrohre aus widerstandsfähigem PE100-RC für eine hocheffiziente Kühlung und Beheizung von Gebäuden mit kalter Nahwärme. Als Vor- und Rücklaufleitung optimiert für die Wärmeaufnahme und -abgabe. Optional ausgerüstet mit additivem Schutzmantel für die grabenlose Verlegung.

• hoch strömungseffizienter Flüssigkeitstransport
• abgesicherte Langzeit-Temperaturbeständigkeit
• optional mit zertifizierter Diffusionssperrschicht

Neu:‎ Gerodur ist Gründungsmitglied des Netz-Werk Regenerativ zur Förderung von Systemen der kalten Nahwärme mit den Unternehmen +GF+ GeorgFischer, Gratec GmbH und Goodmen Energy

TECHNISCHE SPEZIFIKATIONEN

SDR

7,4 | 11 | 17 | weitere Dimensionen auf Anfrage
Dimension

32 - 630 mm
Medium

Betriebswasser
Rohraufbau
GEROtec Anergie Druckrohr aus PE100-RC nach DIN- und EN-Normen |
einschichtiges Mediendruckrohr mit glatten Enden | optional mit maßlich aufaddiertem Schutzmantel
Kennzeichnung
Polyethylenrohr in schwarz mit farbigen Längsstreifen für Vor- und Rücklauf | Mediendruckrohr und ggf. Schutzmantel mit kompletter Metersignierung gemäß DVGW
Anwendung/bestimmungsgemäße Verwendung
Druckrohr für die Wasserverteilung bis 40°C | für Erdverlegung gemäß unten aufgeführten Normen- und Regelwerken | Verlegung im offenen Graben mit und ohne Sandbettung | für alternative oder ggf. grabenlose Verlegearten gemäß DVGW-Regelwerk geeignet
Besonderheit
für Punktbelastungen geeignet (höchster Widerstand gegen langsamen Rissfortschritt) | permanente Chargenkontrolle der PE100-RC-Werkstoffe | Verarbeitung im Heizelementstumpfschweißverfahren ohne vorherigen Rückschnitt des Schutzmantels
Werkstoff
Typ 1: Druckrohr aus PE100-RC gemäß der Positivliste des KRV e.V. | Typ 1 nach PAS 1075
Typ 3: Druckrohr aus PE100-RC gemäß der Positivliste des KRV e.V. | Schutzmantel aus modifiziertem Polyolefincompound | Systemrohr Typ 3 nach PAS 1075
Lieferformen
Stange | Ringbund | Trommel
Ausschreibungstexte
GEROtec ANERGIE Typ 1 Druckrohr Vorlauf bei Ausschreiben.de
GEROtec ANERGIE Typ 1 Druckrohr Rücklauf bei Ausschreiben.de
GEROtec ANERGIE Typ 3 Druckrohr Vorlauf bei Ausschreiben.de
GEROtec ANERGIE Typ 3 Druckrohr Rücklauf bei Ausschreiben.de
GEROtec ANERGIE REX Druckrohr Vorlauf bei Ausschreiben.de
GEROtec ANERGIE REX Druckrohr Rücklauf bei Ausschreiben.de
GEROtherm^® Erdreichkollektorrohr bei Ausschreiben.de
GEROtherm^® Erdreichkollektorrohr REX
bei Ausschreiben.de

Dieses Produkt erhalten Sie auf Wunsch auch mit ISCC Plus Nachhaltigkeitszertifizierung. Alle Informationen dazu haben wir hier für Sie zusammengefasst -> ISCC Plus

Netzwerkpartnerschaft kalte Nahwärme

GEROtec ANERGIE Infoblatt

GEROtec ANERGIE Typ3 Rücklauf Datenblatt

GEROtec ANERGIE Typ3 Vorlauf Datenblatt

GEROtec ANERGIE Typ1 Rücklauf Datenblatt

GEROtec ANERGIE Typ1 Vorlauf Datenblatt

Kalte Nahwärmenetze

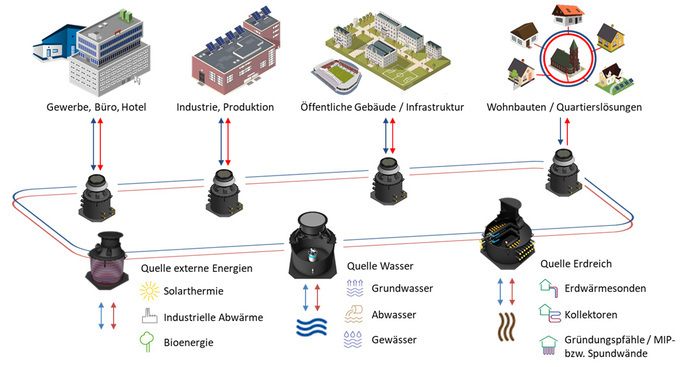

Gerodur Kalte Nahwärme Computergrafik - GEROtec ANERGIE Rohre für den Vor- und Rücklauf

Anergie-Netze / Kalte Nahwärmenetze sind eine hocheffiziente Lösung zur Versorgung von Wohngebieten, Gewerbegebieten und öffentlichen Gebäuden. Durch eine intelligente und ganzheitliche Nutzung aller möglichen Quellen und der Speichermöglichkeit des Untergrundes ist diese Art der Wärme- und Kälteversorgung ein unverzichtbarer Beitrag zur wirtschaftlichen und ökologischen Versorgung von Gebäuden und eine wertvolle Investition in die Zukunft.

Ausführliche Informationen erhalten Sie unter
www.netz-werk-regenerativ.de

Netz-Werk Regenerativ: Ihr Vorteil

‎Ganzheitliche, quellenoffene Planungsunterstützung (Quellen/Ring/Hausanschlüsse)	‎Einbaufertige Verteilerlösungen als Schnittstelle der Gewerke
‎Hochwertige, normkonforme aufeinander abgestimmte Komponenten bilden ein einzigartiges System, das allen Anforderungen Rechnung trägt	‎Unsere Experten begleiten Sie in allen Phasen Ihres Projektes (Materialoptimierung, Dimensionierung und Optimierung der Netzkomponenten)

Zubehör

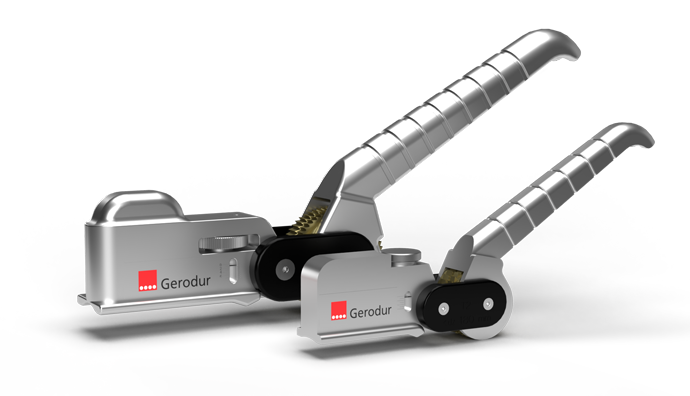

Peeler Set

Das Kraftpaket für Schutzmantelrohre gemäß PAS 1075 Typ 3. Zur einfachen und schnellen Entfernung des Schutzmantels. Weiterlesen

Runddrückvorrichtung

Der Zupacker für eine maximale Rundungskraft beim Schweißen mit Heizwendelmuffen.
Weiterlesen

Beispielvideo

Gemeinsam mit unserem Partner GF Piping Systems Deutschland und den Stadtwerken Soest wirken wir an der Mustersiedlung für ökologische Wärmeversorgung mit. Das Projekt ist ganzheitlich nachhaltig gedacht und deckt neben der Wärmeversorgung weitere Bereiche ab.

Referenzen

> mehr
GEROtec ANERGIE Rohrsysteme für Schul- und Sportzentrum
> mehr
Innovative Rohrsysteme für den Audi IN-Campus

Geeignete Verlegeverfahren

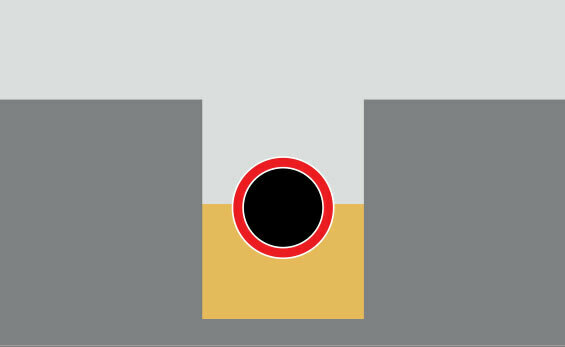

Sandbett

Bei der Verlegung im Sandbett ist das Aushubmaterial durch eine Sandbettung nach DIN EN 805 auszutauschen. Es sind Einschränkungen der Korngrößen des Bettungsmaterials zu beachten.

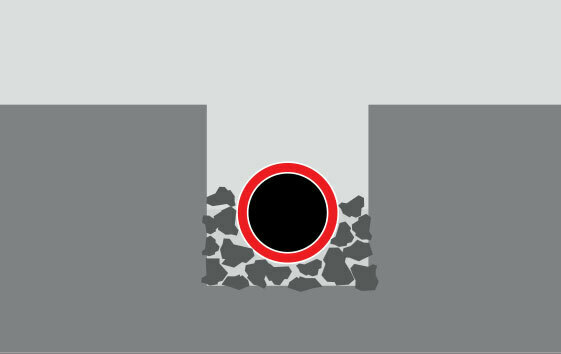

ohne Sandbett

Aufgrund des Nachweises durch ein unabhängiges Prüfinstitut ist die Verlegung ohne Sandbett möglich. Somit entfällt der Mehraufwand zum Ersatz des Aushubes durch eine Sandbettung nach DIN EN 805 (Transport, Deponierung).

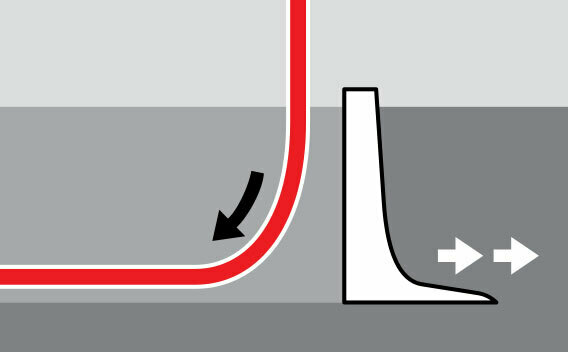

Pflügen

Beim Pflugverfahren wird der Boden durch ein Pflugschwert verdrängt und die Rohrleitung über einen Einbaukasten auf die Sohle des Bodenkanals gelegt.
Fräsen

Beim Fräsverfahren wird maschinell ein Rohrgraben in den Untergrund gefräst und gleichzeitig die Rohrleitung auf die Grabensohle gelegt.

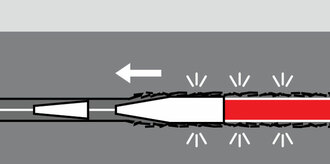

Berstlining

Das statische Berstlining ist die trassengleiche Erneuerung der Altrohrleitung, wobei dieselbe durch den Berstkopf zertrümmert wird und die verbleibenden Scherben in den umgebenden Boden gepresst werden.

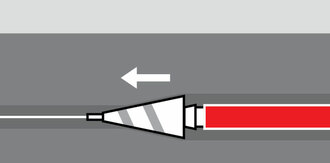

Spülbohren

Die Neuverlegung durch Spülbohren wird meist in drei aufeinanderfolgenden Arbeitsschritten vollzogen. Mit der kontinuierlichen und per Ortung gesteuerten Pilotbohrung wird der Trassenverlauf festgelegt. Es folgen die Aufweitung des Bohrloches und der Einzug des Rohrstranges.

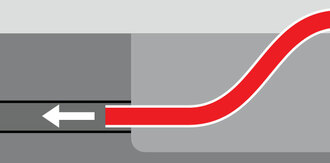

Relining

Beim Reliningverfahren mit Ringraum wird in die gereinigte Altrohrleitung der im Querschnitt geringere Rohrstrang mit einer Einzugsvorrichtung eingezogen.

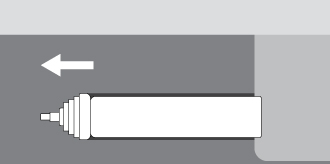

BODENVERDRÄNGUNGSVERFAHREN

Beim Bodenverdrängungsverfahren wird mit Hilfe eines pneumatisch betriebenem Verdrängungshammers, einer sogenannten „Rakete“, ein unterirdischer Hohlraum aufgefahren. In diesen wird dann die Neurohrleitung eingezogen.
