Auf Grund der aktuell zunehmenden Gefährdung durch extreme Witterungsereignisse und dem damit einhergehenden Risiko der Erdreichkontamination mit kritischen Substanzen, werden zur Gewährleistung der Trinkwasserqualität immer häufiger permeationsdichte Rohre eingesetzt. Die Verlegung dieser Leitungen, insbesondere die Herstellung von Rohrverbindungen sowie die Montage von Formteilen sind dabei sehr anspruchsvoll. Mit praxisnahen und anwenderfreundlichen Produkt- und Technologieentwicklungen unterstützt Gerodur die Arbeit von Bauplanern und Verlegefirmen vor Ort. GEROfit® REX -Systemergänzungen minimieren die Auf-wendungen auf der Baustelle und tragen somit zu einer wirtschaftlichen und ressourcenschonenden Rohrverlegung bei.
Bestehende, kommunale Trinkwassersysteme sind oft unterdimensioniert, überaltert und sanierungsbedürftig bzw. entsprechen nicht mehr den aktuellen hygienischen oder sicherheitstechnischen Standards. Umfangreiche Investitionen in die Reparatur, Neuverlegung und Erweiterung von Versorgungsnetzen sind somit aktuell und zukünftig erforderlich. Damit über lange Zeiträume eine stabile und hochwertige Trinkwasserbereitstellung gewährleistet werden kann, entscheiden sich die Versorgungsunternehmen verstärkt für den Einsatz von permeationsdichten PE-Rohren.
Um den erhöhten Anforderungen an diese Rohrleitungen bei Verlegung mit alternativen (grabenarmen und -losen) Techniken gerecht zu werden, wurde im Hause Gerodur das permeationsdichte Rohrsystem GEROfit® REX entwickelt.
Eine bi-axial-orientierte Polymer-Matrix-Folie mit eingebetteter, metallischer Diffusionssperre sichert eine hoch-flexible Barriere, die auch intensive Verformungen durch langfristige Punktlasten aufnehmen kann, ohne dass der impermeable Verbund zwischen den einzelnen Systemkomponenten unterbrochen wird.
Um den erhöhten Anforderungen an diese Rohrleitungen bei Verlegung mit alternativen (grabenarmen und -losen) Techniken gerecht zu werden, wurde im Hause Gerodur das permeationsdichte Rohrsystem GEROfit® REX entwickelt.
Eine bi-axial-orientierte Polymer-Matrix-Folie mit eingebetteter, metallischer Diffusionssperre sichert eine hoch-flexible Barriere, die auch intensive Verformungen durch langfristige Punktlasten aufnehmen kann, ohne dass der impermeable Verbund zwischen den einzelnen Systemkomponenten unterbrochen wird.

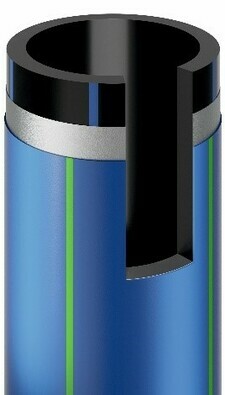

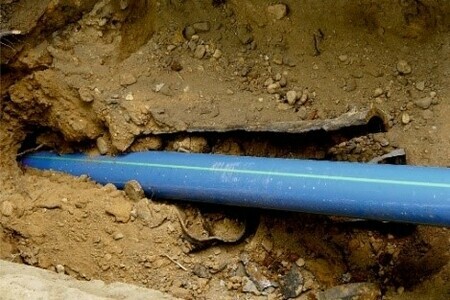

GEROfit® REX vereint die vielseitigen und verlegefreundlichen Eigenschaften eines Polyethylen-Rohres mit dem hohen Schutzpotential metallischer Schichten gegen das Eindringen trinkwassergefährdender Substanzen. Diese verformbare und dauerhaft stabile Permeationssperrschicht ist zwischen dem Kernrohr aus spannungsriss-beständigem PE100-RC und einem Schutzmantel aus einem hoch-ritzfestem und penetrationssicheren Polyolefincompound integriert. GEROfit® REX -Rohre sind hervorragend für die Verlegung mit erhöhten Anforderungen an das Rohrmaterial geeignet und können für alternative Verlegetechniken wie Re- und Berstlining bzw. horizontales Spülbohren eingesetzt werden. So werden Trinkwasserleitungen platzsparend durch kontaminierte Erdschichten verlegt und Verunreinigungen mit trinkwassergefährdenden Substanzen in Folge unplanbarer, zukünftiger Unfälle und Havarien ausgeschlossen. Insbesondere in Überschwemmungsgebieten bzw. Grundwasserwechselzonen bieten diese Rohrsysteme eine umfassende Sicherheit gegen unwägbare Belastungen in Folge witterungsbedingter Katastrophen
„Jede Kette ist nur so stark wie ihr schwächstes Glied“
Innovative Systemlösungen für einfache Montage: GEROfit® REX -Formteile
Der Einsatz permeationsdichter Rohrsysteme im urbanen Raum verursacht die Montage verteilungstechnisch erforderlicher Formteile in hoher Anzahl und vielseitiger Ausführung. Zur Gewährleistung einer vollständigen Permeationsdichtheit des gesamten Leitungssystems müssen diese Formteil- und Rohrverbindungen vor Ort systemkonform nachumhüllt werden. Dies stellt sich auf Grund der räumlichen Bedingungen sowie der vielfältigen Formteilvariationen als sehr anspruchsvoll und zeitintensiv dar.
Um die qualitativ hochwertige Herstellung der GEROfit® REX -Verbindungen einfach zu gestalten sowie Kosten- und Zeitaufwand auf der Baustelle zu minimieren, stellt Gerodur ein umfangreiches Sortiment an GEROfit® REX -Formteilen sowie -Rohren mit werkseitig vorabgemantelten Rohrenden zur Verfügung.
Innovative Systemlösungen für einfache Montage: GEROfit® REX -Formteile
Der Einsatz permeationsdichter Rohrsysteme im urbanen Raum verursacht die Montage verteilungstechnisch erforderlicher Formteile in hoher Anzahl und vielseitiger Ausführung. Zur Gewährleistung einer vollständigen Permeationsdichtheit des gesamten Leitungssystems müssen diese Formteil- und Rohrverbindungen vor Ort systemkonform nachumhüllt werden. Dies stellt sich auf Grund der räumlichen Bedingungen sowie der vielfältigen Formteilvariationen als sehr anspruchsvoll und zeitintensiv dar.
Um die qualitativ hochwertige Herstellung der GEROfit® REX -Verbindungen einfach zu gestalten sowie Kosten- und Zeitaufwand auf der Baustelle zu minimieren, stellt Gerodur ein umfangreiches Sortiment an GEROfit® REX -Formteilen sowie -Rohren mit werkseitig vorabgemantelten Rohrenden zur Verfügung.

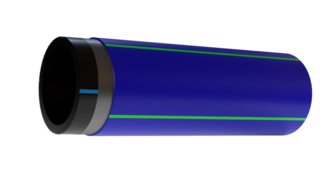

GEROfit® REX pro
Das permeationsdichte Trinkwasserdruckrohr mit vorperforierten Schutzmantelenden ermöglicht eine unkomplizierte Vorbereitung von DVS-konformen Heizelement-Stumpfschweißungen. Der Schutzmantel und die Permeationssperrfolie können vor Ort an werkseitig eingeschnittenen Positionen abschnittsweise entfernt werden. Dies gewährleistet maßhaltige und saubere Anschlüsse der Permeationssperrschicht für die Herstellung systemkonformer GEROfit® REX -Nachumhüllungen nach Fertigstellung der Stumpfschweißungen.
Das permeationsdichte Trinkwasserdruckrohr mit vorperforierten Schutzmantelenden ermöglicht eine unkomplizierte Vorbereitung von DVS-konformen Heizelement-Stumpfschweißungen. Der Schutzmantel und die Permeationssperrfolie können vor Ort an werkseitig eingeschnittenen Positionen abschnittsweise entfernt werden. Dies gewährleistet maßhaltige und saubere Anschlüsse der Permeationssperrschicht für die Herstellung systemkonformer GEROfit® REX -Nachumhüllungen nach Fertigstellung der Stumpfschweißungen.

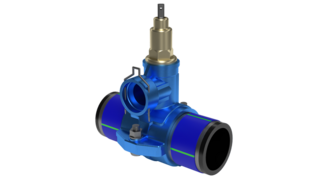

GEROfit® REX Anbohrarmatur mit VLUX-Adapter
Dieses in der Trinkwasserverteilung häufig angewendete Formteil musste bisher auf Grund der intensiven Formteilgeometrie sowie der formteilspezifischen Anschlusstechnologie sehr material- und zeitaufwendig permeationsdicht nachumhüllt werden. Mit Entwicklung der GEROfit® REX Anbohrarmatur kann die Vorbereitung und Durchführung der Montage auf ein Minimum reduziert und auf eine nachträgliche Herstellung permeationsdichter Übergänge verzichtet werden. Der VLUX-Adapter gewährleistet darüber hinaus einen schnellen Anschluss haustechnischer Abgänge ohne nachträgliche Nachumhüllung.
Als Anbohrsattel kann diese Armatur sowohl bei Neuverlegung von Trinkwasserleitungen als auch nachträglich auf bestehende GEROfit® REX -Rohre montiert werden.
Dieses in der Trinkwasserverteilung häufig angewendete Formteil musste bisher auf Grund der intensiven Formteilgeometrie sowie der formteilspezifischen Anschlusstechnologie sehr material- und zeitaufwendig permeationsdicht nachumhüllt werden. Mit Entwicklung der GEROfit® REX Anbohrarmatur kann die Vorbereitung und Durchführung der Montage auf ein Minimum reduziert und auf eine nachträgliche Herstellung permeationsdichter Übergänge verzichtet werden. Der VLUX-Adapter gewährleistet darüber hinaus einen schnellen Anschluss haustechnischer Abgänge ohne nachträgliche Nachumhüllung.
Als Anbohrsattel kann diese Armatur sowohl bei Neuverlegung von Trinkwasserleitungen als auch nachträglich auf bestehende GEROfit® REX -Rohre montiert werden.

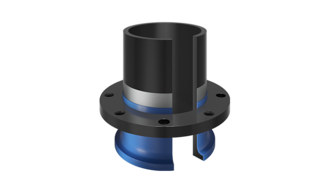

GEROfit® REX Formteile
Die Montage von Formteilen bei der Verlegung von permeationsdichten Rohrleitungen kann durch den Einsatz von GEROfit® REX -Formteilen erheblich erleichtert werden. In Vorbereitung der Baumaßnahmen werden die Formteile je nach projektspezifisch geplanter Verbindungstechnologie werkseitig vorumhüllt, sodass sich die bauseitige, systemkonforme Nachumhüllung der Verbindungen auf ein Minimum beschränkt. Durch diese Produktoptimierungen können deutlich mehr Verbindungen pro Tag fertig gestellt und das Gesamtbauvorhaben eher abgeschlossen werden.
Mit Anwendung dieser GEROfit® REX -Systemergänzungen werden die Aufwendungen an Arbeitszeit und Materialeinsatz verringert, sodass die Wirtschaftlichkeit von Investitionen nachhaltig gesteigert wird. Darüber hinaus gewährleistet die Verlegung von GEROfit® REX -PE-Rohrsystemen eine Lebensdauer von bis zu 100 Jahren und somit einen umwelt- und ressourcenschonenden Betrieb der Trinkwasserversorgungsleitungen.
Die Montage von Formteilen bei der Verlegung von permeationsdichten Rohrleitungen kann durch den Einsatz von GEROfit® REX -Formteilen erheblich erleichtert werden. In Vorbereitung der Baumaßnahmen werden die Formteile je nach projektspezifisch geplanter Verbindungstechnologie werkseitig vorumhüllt, sodass sich die bauseitige, systemkonforme Nachumhüllung der Verbindungen auf ein Minimum beschränkt. Durch diese Produktoptimierungen können deutlich mehr Verbindungen pro Tag fertig gestellt und das Gesamtbauvorhaben eher abgeschlossen werden.
Mit Anwendung dieser GEROfit® REX -Systemergänzungen werden die Aufwendungen an Arbeitszeit und Materialeinsatz verringert, sodass die Wirtschaftlichkeit von Investitionen nachhaltig gesteigert wird. Darüber hinaus gewährleistet die Verlegung von GEROfit® REX -PE-Rohrsystemen eine Lebensdauer von bis zu 100 Jahren und somit einen umwelt- und ressourcenschonenden Betrieb der Trinkwasserversorgungsleitungen.
