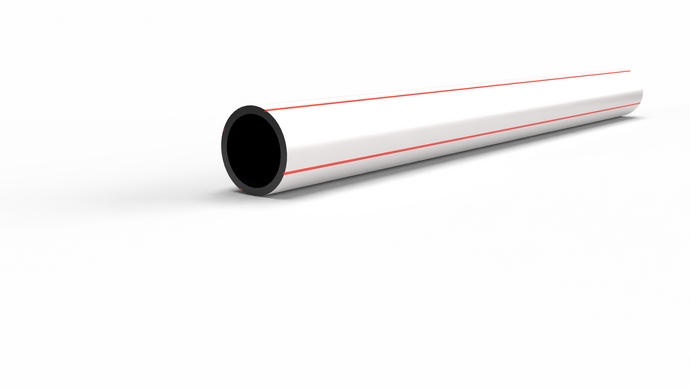

EMDS PE100-RC

Schutzrohre aus widerstandsfähigem PE100-RC Material mit erhöhtem Widerstand gegen Punktlasten und rissinitiierende Spannungsspitzen. Für die Erdverlegung von Hoch- und Mittelspannungsleitungen mit Dauergebrauchstemperaturen bis 40°C.

TECHNISCHE SPEZIFIKATIONEN

SDR

7,4 | 11 | 17 | weitere Dimensionen auf Anfrage
Dimension

32 - 630 mm
Medium

Hoch- und Mittelspannungskabel
Rohraufbau
EMDS Schutzrohr nach DIN- und EN-Normen | Vollwandrohr aus spannungsrissbeständigem Polyethylen (PE100-RC) mit glatten Enden
Kennzeichnung
Vollwandrohr in schwarz (optional mit farbigen Kennzeichnungsstreifen bzw. coextrudierter, farbiger Außenschicht) | optional: mit maßlich aufaddiertem Schutzmantel | komplette Metersignierung gemäß Normvorgaben
Anwendung/bestimmungsgemäße Verwendung
EMDS Schutzrohr für die Erdverlegung zum Einblasen, Einziehen und Einschieben von Kabeln und LWL | Kabelschutzrohr für Hoch- und Mittelspannungsleitungen mit Dauergebrauchstemperaturen bis 40°C
Besonderheit
Erhöhter Widerstand gegen Punktlasten und rissinitiierende Spannungsspitzen
Werkstoff
PE100-RC nach PAS 1075
Lieferformen
Stange | Ringbund | Trommel
Ausschreibungstexte
EMDS Schutzrohr Hochleistungsklasse PE100-RC bei Ausschreiben.de
EMDS Schutzrohr Hochleistungsklasse PE100-RC mit Schutzmantel bei Ausschreiben.de

Dieses Produkt erhalten Sie auf Wunsch auch mit ISCC Plus Nachhaltigkeitszertifizierung. Alle Informationen dazu haben wir hier für Sie zusammengefasst -> ISCC Plus

EMDS Schutzrohr Hochleistungsklasse PE100-RC Datenblatt

Zubehör

Traverse für Trommeln

Die Fachkraft für fachgerechtes Anschlagen der Trommeln an Staplern und Flurförderfahrzeugen.
Weiterlesen

Runddrückvorrichtung

Der Zupacker für eine maximale Rundungskraft beim Schweißen mit Heizwendelmuffen.
Weiterlesen

Referenzen

> mehr

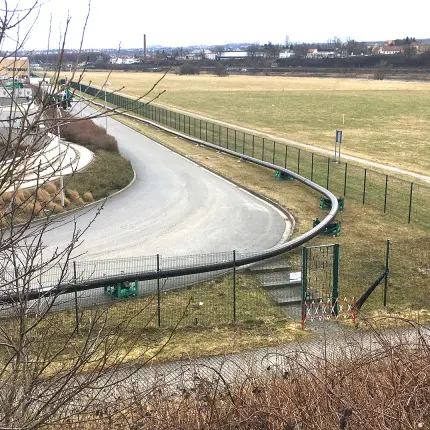

RCprotect^® für Elbdüker Dresden-Kaditz an der A4
> mehr
EMDS Schutzrohre an der Kleinen Müritz
> mehr
Umverlegung einer Trinkwasserleitung - Gemeinde Siehdichum

Geeignete Verlegearten

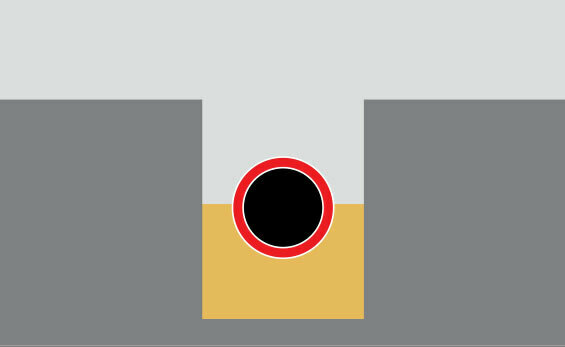

Sandbett

Bei der Verlegung im Sandbett ist das Aushubmaterial durch eine Sandbettung nach DIN EN 805 auszutauschen. Es sind Einschränkungen der Korngrößen des Bettungsmaterials zu beachten.
ohne Sandbett

Aufgrund des Nachweises durch ein unabhängiges Prüfinstitut ist die Verlegung ohne Sandbett möglich. Somit entfällt der Mehraufwand zum Ersatz des Aushubes durch eine Sandbettung nach DIN EN 805 (Transport, Deponierung).

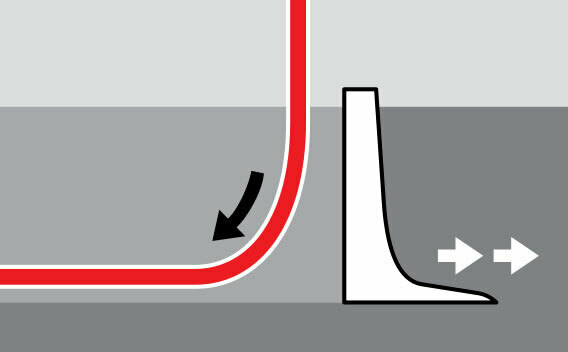

Pflügen

Beim Pflugverfahren wird der Boden durch ein Pflugschwert verdrängt und die Rohrleitung über einen Einbaukasten auf die Sohle des Bodenkanals gelegt.

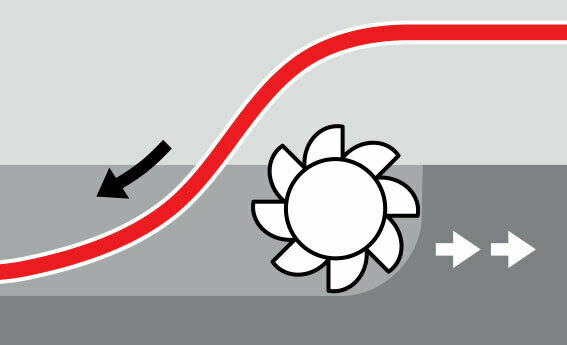

Fräsen

Beim Fräsverfahren wird maschinell ein Rohrgraben in den Untergrund gefräst und gleichzeitig die Rohrleitung auf die Grabensohle gelegt.

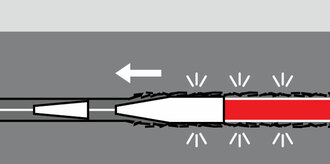

Berstlining

Das statische Berstlining ist die trassengleiche Erneuerung der Altrohrleitung, wobei dieselbe durch den Berstkopf zertrümmert wird und die verbleibenden Scherben in den umgebenden Boden gepresst werden.

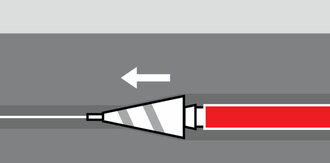

Spülbohren

Die Neuverlegung durch Spülbohren wird meist in drei aufeinanderfolgenden Arbeitsschritten vollzogen. Mit der kontinuierlichen und per Ortung gesteuerten Pilotbohrung wird der Trassenverlauf festgelegt. Es folgen die Aufweitung des Bohrloches und der Einzug des Rohrstranges.

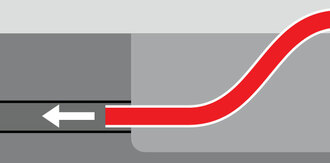

Relining

Beim Reliningverfahren mit Ringraum wird in die gereinigte Altrohrleitung der im Querschnitt geringere Rohrstrang mit einer Einzugsvorrichtung eingezogen.

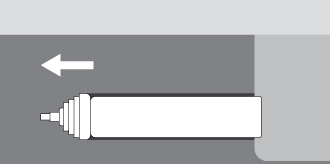

BODENVERDRÄNGUNGSVERFAHREN

Beim Bodenverdrängungsverfahren wird mit Hilfe eines pneumatisch betriebenem Verdrängungshammers, einer sogenannten „Rakete“, ein unterirdischer Hohlraum aufgefahren. In diesen wird dann die Neurohrleitung eingezogen.
